Boîtier OBD de Démarrage d’Urgence – Fiat (2008 à 2022)

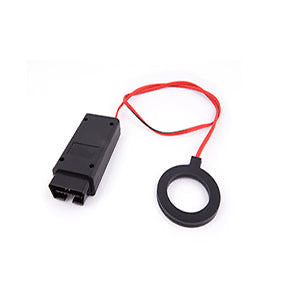

Ce boîtier OBD est conçu pour effectuer le démarrage d'urgence et l'apprentissage de clés transpondeur sur de nombreux modèles Fiat produits entre 2008 et 2022. Il permet la configuration de transpondeurs, la reconnaissance de nouvelles clés, et le contournement temporaire de l’immobiliseur via la prise OBDII du véhicule.

1. Préparation du Transpondeur

• DIP 1 à 4 : off, off, off, off
• DIP 7 et 8 :
  • off, off – PCF7936 (sans télécommande)
  • on, off – PCF7946 (10 ou 16 broches SMD)
  • off, on – PCF7946 (8 broches SMD)
• Positionnez le transpondeur perpendiculairement à l’anneau de l’antenne.
• Branchez le boîtier dans la prise OBDII du véhicule.
• Attendez l’initialisation (3 clignotements verts).
• LED verte : succès / LED rouge rapide : échec.

2. Apprentissage des Clés

Configurez le nombre de clés à apprendre via les commutateurs DIP 1 à 4 :

• Branchez à l’OBDII et attendez l’initialisation (3 clignotements verts).
• La LED reste éteinte pendant 5 secondes.
• Rouge pendant 10 sec : mettre le contact pour chaque clé.
• LED verte pendant 5 sec : clé acceptée.
• LED rouge clignotante : clé refusée – recommencer.
• À la fin, LED verte clignotante lente : succès.

Modèles Fiat Compatibles (2008 – 2022)

• Fiat 500
• Fiat Panda
• Fiat Punto Evo / Grande Punto
• Fiat 500L
• Fiat 500X
• Fiat Tipo
• Fiat Doblo
• Fiat Fiorino
• Fiat Qubo
• Fiat Bravo
• Fiat Linea
• Fiat Ducato
• Fiat Freemont
• Fiat Uno
